G SEISMIC
La soluzione antisismica per tutti i controsoffitti su struttura in metallo
Il kit G SEISMIC è il primo sistema di sospensione antisismico adatto praticamente a tutte le tipologie di controsoffitto con struttura metallica, siano esse di supporto a pannelli, doghe, grigliato o anche al cartongesso.
Il kit è stato progettato, sviluppato e prodotto da Guerrasio in collaborazione con il dipartimento di Strutture per l’Ingegneria e l’Architettura dell’Università degli Studi di Napoli Federico II.
Applicato sul profilo portante o primario, cioè su quella struttura che viene sospesa direttamente al solaio, e assieme agli accessori perimetrali, rende il sistema controsoffitto adatto a rispondere adeguatamente alle sollecitazioni di un sisma sussultorio e ondulatorio.

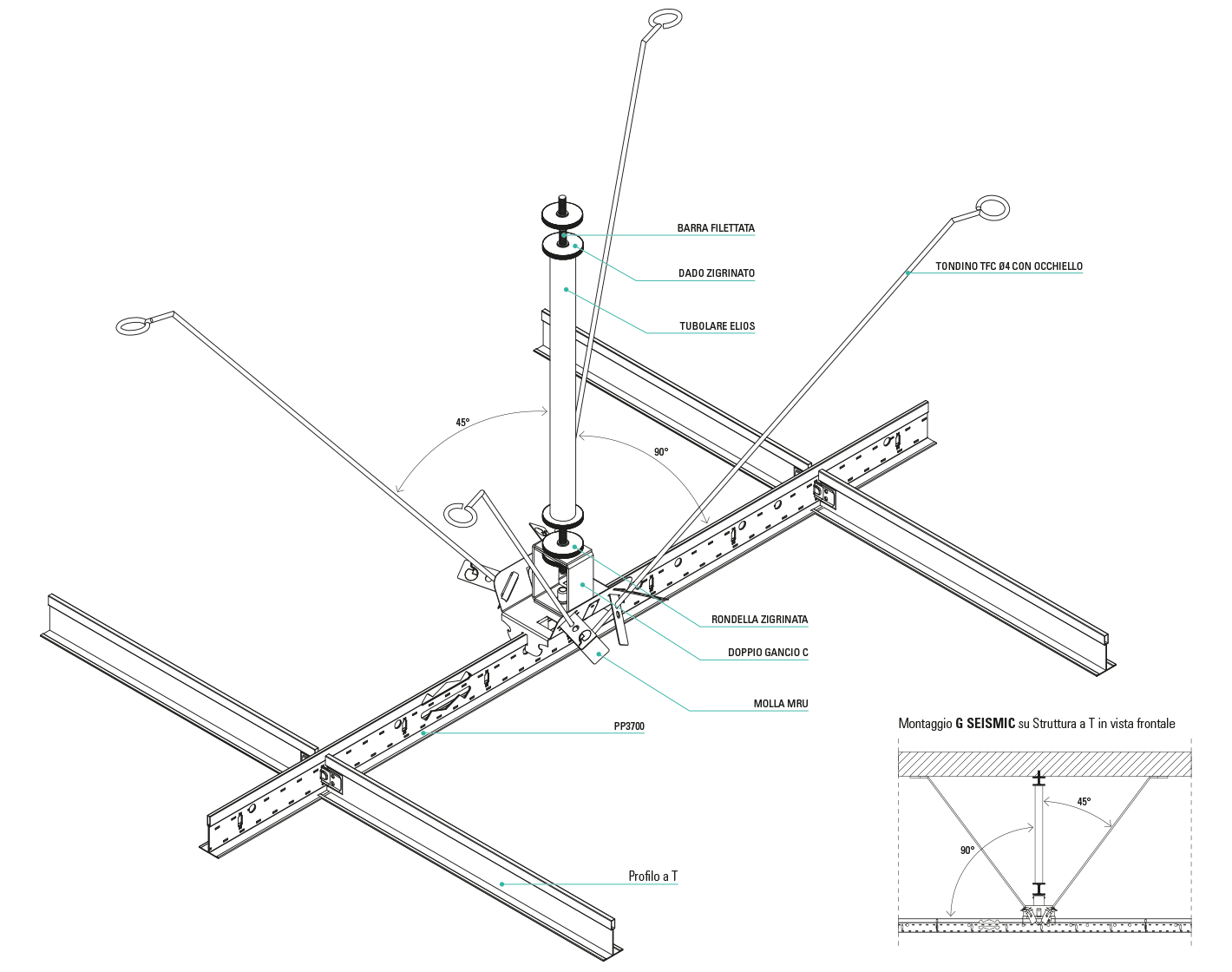

G SEISMIC per Controsoffitti modulari su Struttura a T
Il G SEISMIC nella sua applicazione per i controsoffitti modulari utilizza la Struttura a T.
È disponibile in due tipologie per due condizioni diverse di altezza: Kit 1050 (per altezze da 200 a 1050 mm) e Kit 2050 (per altezze da 1050 fino a 2050 mm). Il G SEISMIC risponde alle azioni del sisma per tutta la zona controsoffittata dell’ambiente; perimetralmente la sicurezza rispetto all’azione del sisma è garantita dall’accessorio AG. Quest’ultimo consente il vincolo di tutti gli elementi della Struttura a T sul perimetrale. Tale vincolo è di due tipi: lato libero e lato bloccato. Quando la sottostruttura presenta il “lato libero” è consentito lo scorrimento longitudinale, con il vincolo “lato bloccato“ la sottostruttura viene vincolata all’accessorio AG, come mostrato nei vincoli perimetrali.

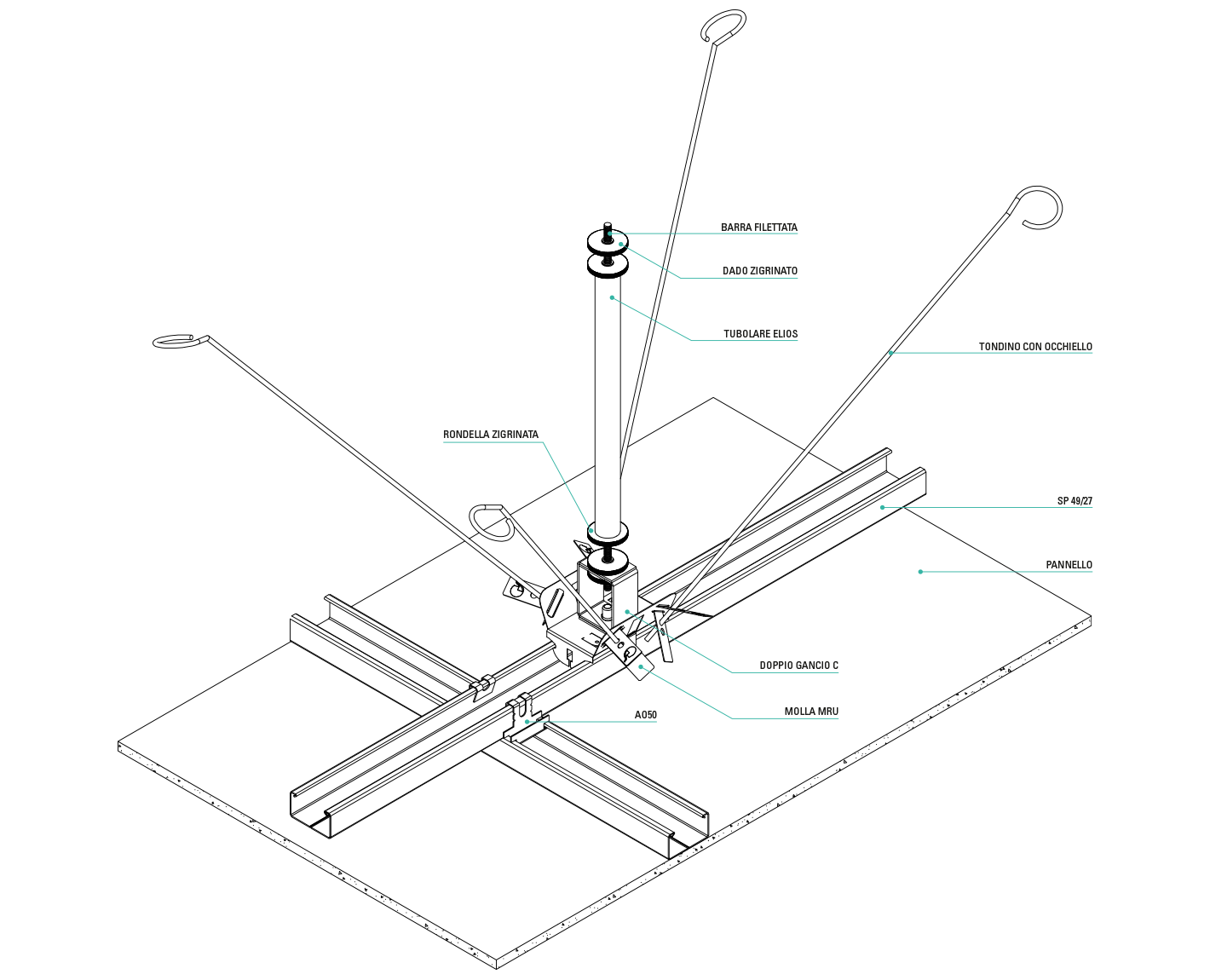

G SEISMIC per Controsoffitto in cartongesso
Il G SEISMIC è adatto per controsoffitti in cartongesso, inserendosi a scatto nel profilo SP 49/27.
È disponibile in due tipologie per due condizioni diverse di altezza: Kit 1050 (per altezze da 200 a 1050 mm) e Kit 2050 (per altezze da 1050 fino a 2050 mm). Il G SEISMIC risponde alle azioni del sisma per tutta la zona controsoffittata dell’ambiente, perimetralmente la sicurezza rispetto all’azione del sisma è garantita dalla prolunga del profilo SP 49/27. Quest’ultimo consente il vincolo di tutti gli elementi della sottostruttura e tale vincolo è di due tipi: lato libero e lato bloccato. Quando la sottostruttura presenta il “lato libero” viene applicata la prolunga PSP 49/27 e consente lo scorrimento longitudinale, con il vincolo “lato bloccato“ il profilo SP 49/27 viene vincolato sulla guida perimetrale G30, come mostrato nei vincoli perimetrali.

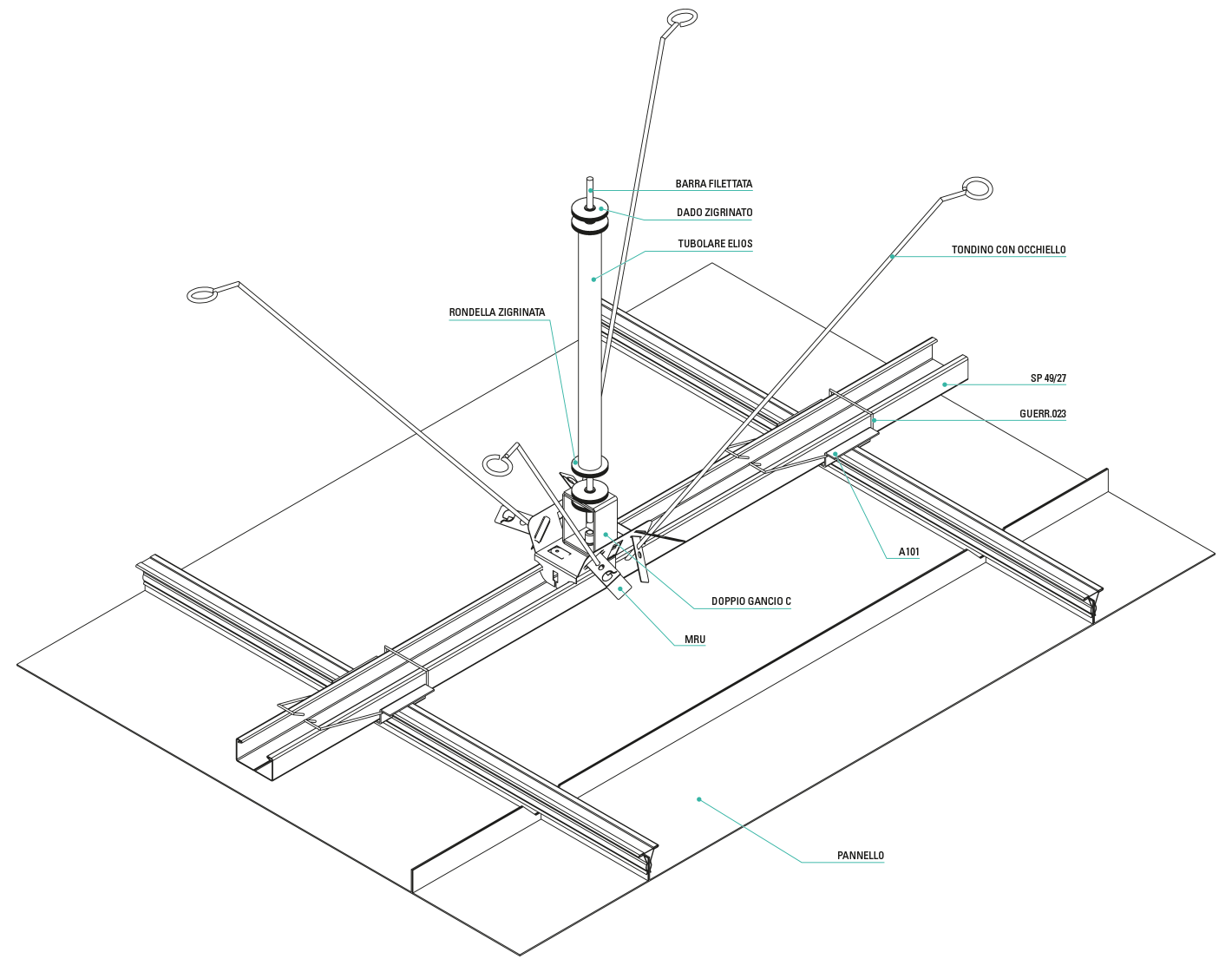

G SEISMIC per Controsoffitti a struttura nascosta
Il G SEISMIC è adatto per controsoffitti a struttura nascosta, inserendosi a scatto nel profilo SP 49/27.
È disponibile in due tipologie per due condizioni diverse di altezza: Kit 1050 (per altezze da 200 a 1050 mm) e Kit 2050 (per altezze da 1050 fino a 2050 mm). Il G SEISMIC risponde alle azioni del sisma per tutta la zona controsoffittata dell’ambiente, perimetralmente la risposta all’azione del sisma è garantita dalla prolunga del profilo SP 49/27. Quest’ultimo consente il vincolo di tutti gli elementi della sottostruttura e tale vincolo è di due tipi: lato libero e lato bloccato. Quando la sottostruttura presenta il “lato libero” viene applicata la prolunga PSP 49/27 e consente lo scorrimento longitudinale, con il vincolo “lato bloccato“ il profilo SP 49/27 viene vincolato sul perimetrale PPC, come mostrato nei vincoli perimetrali.

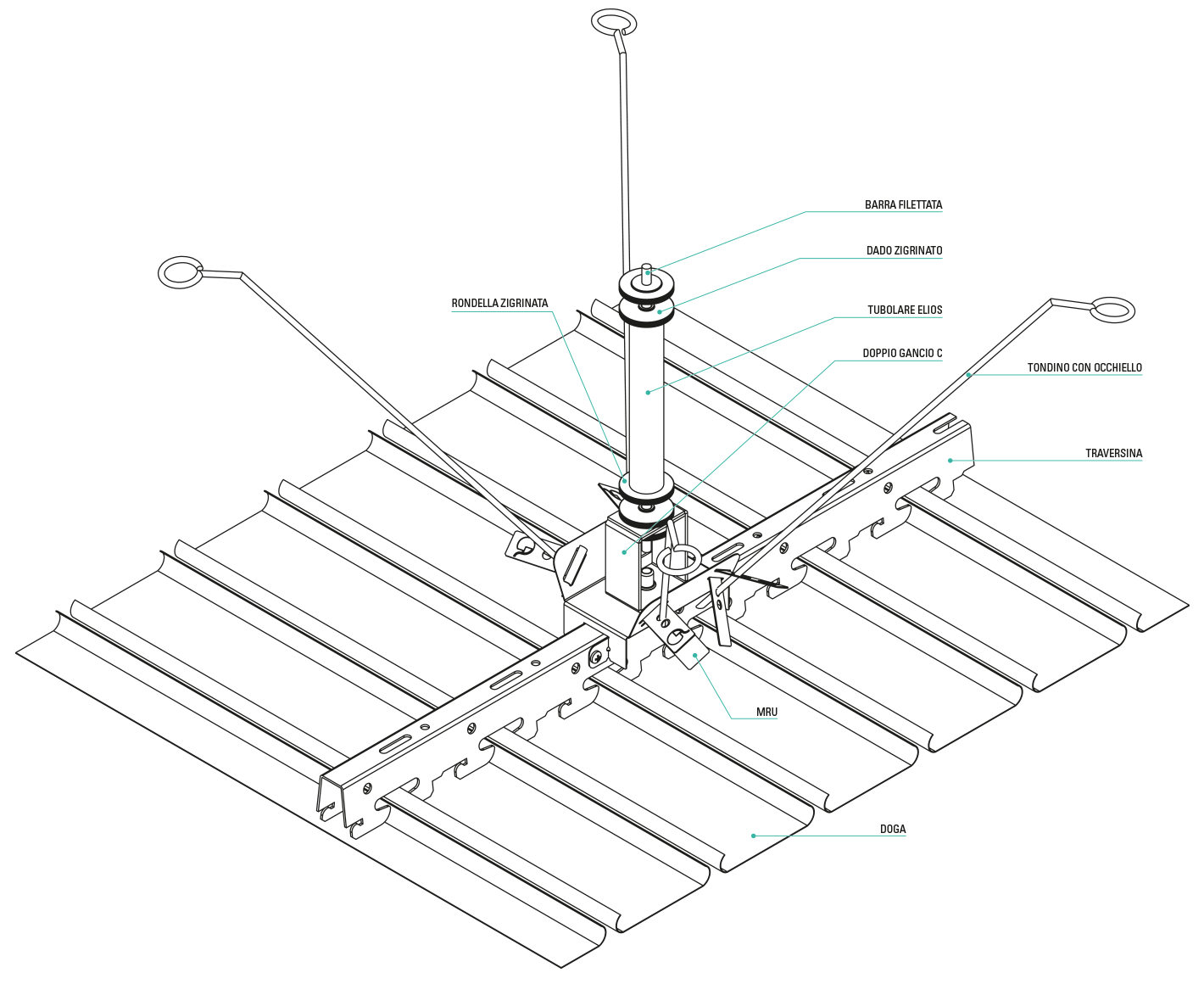

G SEISMIC per Controsoffitto lineare / Doghe
Il G SEISMIC è adatto per controsoffitti lineari in doghe metalliche e si applica a diverse traversine.
È disponibile in due tipologie per due condizioni diverse di altezza: Kit 1050 (per altezze da 200 a 1050 mm) e Kit 2050 (per altezze da 1050 fino a 2050 mm). Il G SEISMIC risponde alle azioni del sisma per tutta la zona controsoffittata dell’ambiente, perimetralmente la risposta all’azione del sisma è garantita dall’accessorio di bloccaggio. Quest’ultimo consente il vincolo di tutte le traversine e tale vincolo è di due tipi: lato libero e lato bloccato. Quando la sottostruttura presenta il “lato libero” viene applicato l’accessorio di bloccaggio e consente lo scorrimento longitudinale, con il vincolo “lato bloccato“ l’accessorio di bloccaggio viene vincolato alla traversina, come mostrato nei vincoli perimetrali.

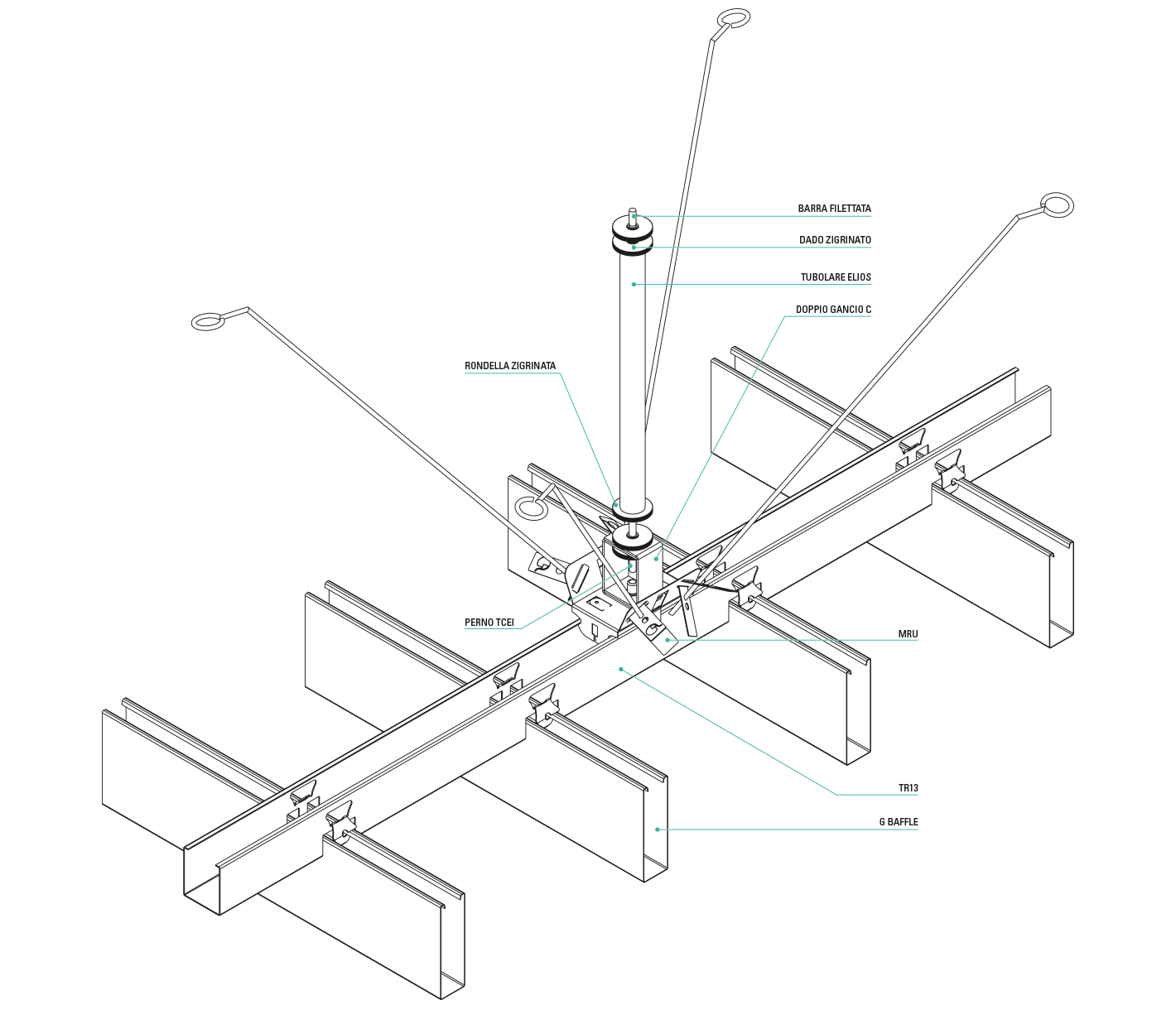

G SEISMIC per Controsoffitto lineare / G Baffle
Il G SEISMIC è adatto per controsoffitti lineari in doghe metalliche e si applica sulla traversina TR13 idonea per le doghe di tipo “G Baffle”.
È disponibile in due tipologie per due condizioni diverse di altezza: Kit 1050 (per altezze da 200 a 1050 mm) e Kit 2050 (per altezze da 1050 fino a 2050 mm). Il G SEISMIC risponde alle azioni del sisma per tutta la zona controsoffittata dell’ambiente, perimetralmente la risposta all’azione del sisma è garantita dall’accessorio di bloccaggio. Quest’ultimo consente il vincolo di tutte le traversine e tale vincolo è di due tipi: lato libero e lato bloccato.
Quando la sottostruttura presenta il “lato libero” viene applicato l’accessorio di bloccaggio e consente lo scorrimento longitudinale, con il vincolo “lato bloccato“ l’accessorio di bloccaggio viene vincolato alla traversina, come mostrato nei vincoli perimetrali.
Punti di forza

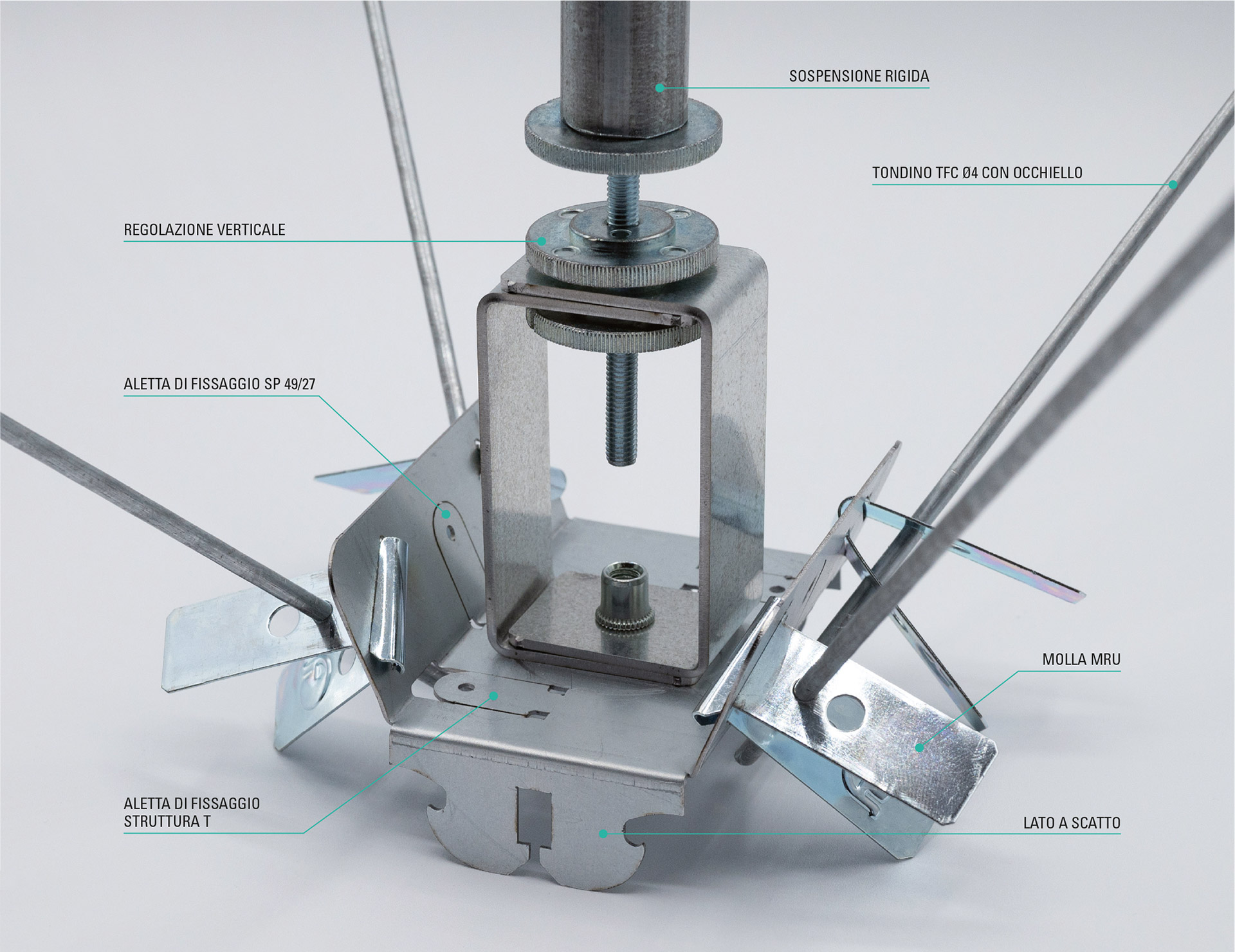

Controsoffitti continui e modulari
Il G SEISMIC è adatto per controsoffitti modulari che utilizzano la Struttura a T, controsoffitti continui in cartongesso (o similari) e controsoffitti modulari con struttura nascosta. I controsoffitti modulari che utilizzano la Struttura a T sono: Vert Visio, Vert Semi Visio, Vert Lab, Vert Box e Vert Flat. I controsoffitti modulari con struttura nascosta sono Vert Occulto e Vert Sigillo. Il design dello scatto del
G SEISMIC garantisce un ancoraggio all’interno del profilo SP 49/27 ed un inserimento sulla Struttura a T perfetti. In entrambe le applicazioni il fissaggio finale è garantito dalle alette.

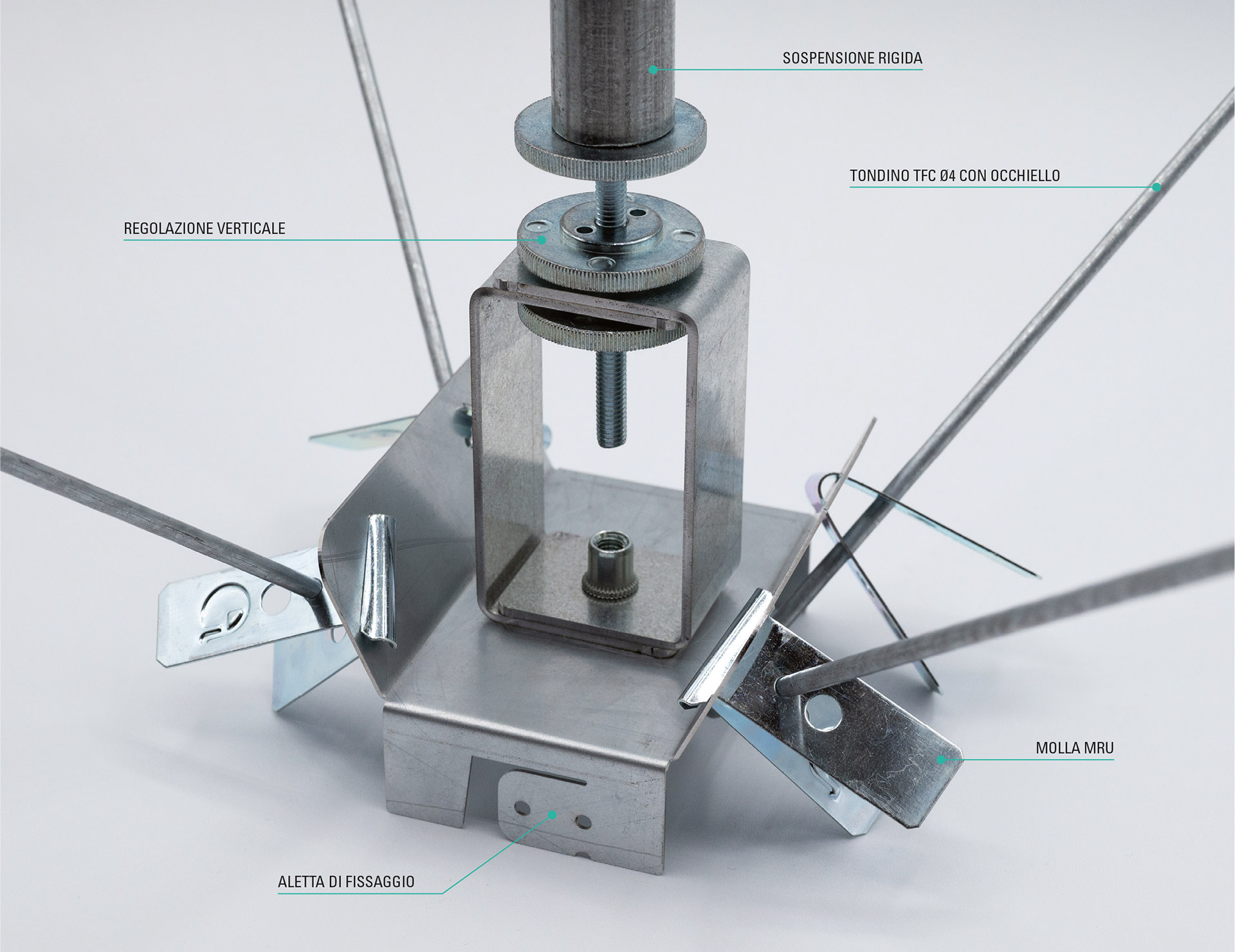

Controsoffitti con doghe
Il G SEISMIC è adatto per controsoffitti con doghe ed il suo design garantisce un perfetto ancoraggio su diversi tipi di traversine (con sezione a“U”) sulle quali è possibile il montaggio di diverse doghe. La geometria del kit G SEISMIC consente il facile inserimento della traversina mediante l’apertura dell’aletta con la quale avviene il fissaggio finale.
